Numa parada industrial, cada hora de unidade fora de operação tem custo alto. E boa parte desse tempo se perde em algo que pouca gente coloca no cronograma: o deslocamento vertical das equipes. Subir 80 metros de escada até o topo de um flare, várias vezes por turno, com ferramenta e material, consome horas de mão de obra e energia de quem vai trabalhar lá em cima.
É aqui que o elevador de cremalheira entra. Neste artigo explicamos como ele funciona, em quais estruturas industriais faz diferença e o que considerar na locação, com base no que vemos em campo em flares, chaminés, caldeiras e torres de processo.
O que é um elevador de cremalheira
O elevador de cremalheira é um equipamento de transporte vertical que sobe e desce apoiado em um mastro metálico, sem cabo de tração. Uma engrenagem motorizada (o pinhão) presa à cabine engata em uma barra dentada fixada ao longo do mastro (a cremalheira). É isso que dá nome ao equipamento.
Em montagens e manutenções industriais, o mesmo equipamento também é chamado de elevador de obra cremalheira, herança do uso em canteiros. Na indústria, a função é levar equipes, ferramentas e materiais da base até as plataformas de trabalho de estruturas altas, com segurança e de forma repetível ao longo de toda a parada.
Como funciona o elevador de cremalheira
O conjunto tem poucos componentes principais, e cada um tem papel direto na segurança:
- Base e cercado no nível do solo: onde o mastro nasce e onde fica a porta de embarque, com intertravamento.
- Mastro em módulos: seções metálicas empilhadas até a altura da última plataforma de trabalho.
- Cremalheira: barra dentada fixada no mastro, por onde o pinhão "caminha".
- Cabine com motorredutores e pinhões: o conjunto motriz fica na própria cabine.
- Ancoragens: amarram o mastro à estrutura atendida (flare, chaminé, casco da caldeira) a intervalos definidos em projeto. São elas que garantem a estabilidade lateral, e o ponto de fixação precisa de verificação estrutural.
- Freio de segurança (paraquedas): dispositivo independente que trava a cabine se a velocidade de descida passar do limite.
- Portas de pavimento e fins de curso: a cabine só se movimenta com as portas fechadas e para nos níveis corretos.
Como a tração é feita por engrenagem, não existe risco de rompimento de cabo. Esse é o principal motivo de o equipamento ter se tornado padrão para transporte de pessoas em estruturas altas.
Elevador de cremalheira ou outras formas de acesso?
Na indústria, o elevador não substitui o andaime nem a escada. Ele compete com outras formas de levar a equipe até o ponto de trabalho:
| Forma de acesso | Quando resolve | Limite |
|---|---|---|
| Escada da própria estrutura ou torre de escada de andaime | Alturas menores, poucas subidas por turno | Tempo e desgaste físico crescem rápido com a altura; material sobe à mão ou por talha |
| Cesto acoplado a guindaste | Intervenções pontuais e rápidas | Guindaste dedicado, limite de vento e de pessoas por viagem |
| Plataforma elevatória (PTA) | Pontos acessíveis pelo chão, alturas moderadas | Alcance limitado e piso firme no entorno |
| Elevador de cremalheira | Estruturas altas, muitas subidas por turno, paradas de várias semanas | Exige projeto de ancoragem, montagem prévia e área de base |
A conta que costuma decidir é simples: quantas pessoas sobem, quantas vezes por turno e por quantos dias. Em flares e chaminés altas, com parada de semanas, o elevador se paga em horas de mão de obra economizadas.
Onde o elevador de cremalheira faz diferença na indústria
Flares. É o caso mais exigente. A manutenção do queimador, dos pilotos e do sistema de ignição acontece no topo, muitas vezes a dezenas de metros do chão, e só pode ser feita com o flare fora de operação. A janela é curta e o acesso é o gargalo. Com o elevador montado ao longo da estrutura e o andaime formando as plataformas no topo, a equipe chega ao ponto de trabalho em minutos, com ferramenta e peças. O desafio técnico está nas ancoragens: a estrutura do flare (autoportante, estaiada ou em torre treliçada) precisa receber as amarrações do mastro sem comprometer sua integridade, o que exige análise estrutural caso a caso.

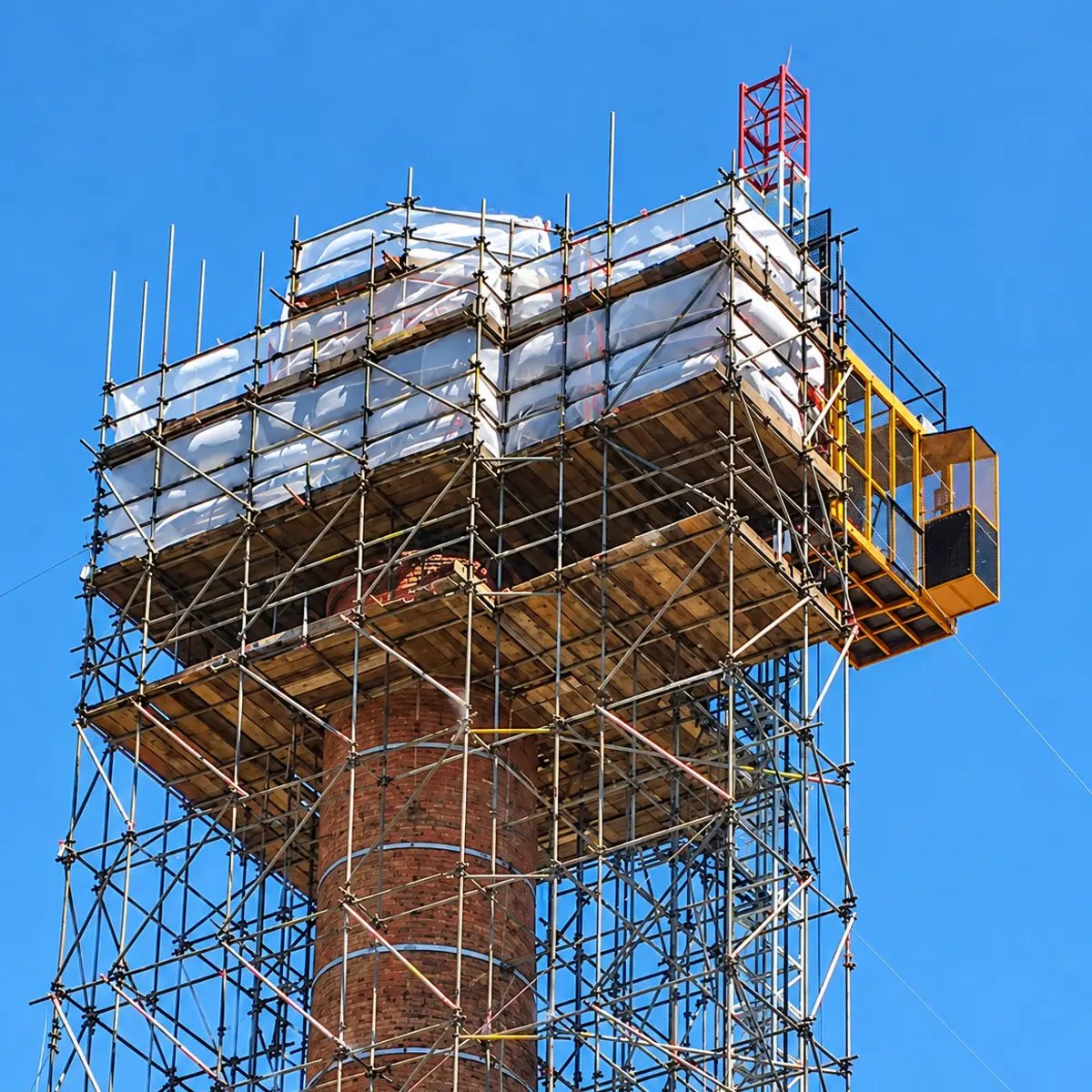

Chaminés. Inspeção de revestimento, troca de refratário, instalação de plataformas e instrumentos de monitoramento de emissões. Mesma lógica do flare: altura grande, ponto de trabalho concentrado no topo ou em níveis específicos.
Caldeiras e fornos. Em caldeiras de recuperação e de força, comuns em celulose, siderurgia e energia, o elevador atende os vários níveis de trabalho durante a parada, enquanto o andaime interno e externo dá acesso aos tubos, paredes d'água e queimadores.
Torres de processo, silos e precipitadores. Colunas de destilação, torres de resfriamento, silos e precipitadores eletrostáticos têm em comum a altura e o volume de equipes subindo e descendo durante a manutenção programada.
Segurança e normas
Na indústria, o elevador de cremalheira responde a mais de uma norma ao mesmo tempo, além dos procedimentos internos de cada planta:
- NR-18: segue como referência para elevadores em montagens e obras industriais. Exige equipamento dimensionado por profissional legalmente habilitado, cancela com intertravamento, proibição de transportar pessoas junto com materiais e veta elevadores tracionados a cabo único ou adaptados.
- NR-12: o elevador é máquina e precisa atender aos requisitos de segurança de máquinas e equipamentos, com programa de manutenção preventiva registrado.
- NR-35: o trabalho no topo do flare ou da chaminé continua sendo trabalho em altura. O elevador resolve o acesso; a proteção na frente de serviço vem do andaime, guarda-corpos e linha de vida.
- ABNT NBR 16200: requisitos de segurança para construção e instalação de elevadores com cabine guiada verticalmente.
- Regras do cliente: permissão de trabalho, análise de risco, áreas classificadas e, em flares, a confirmação de que o sistema está isolado e fora de operação.
O operador precisa ser qualificado, e toda intervenção no equipamento deve ficar registrada.
Fontes: CBIC – nova NR-18 e NR-12 · CBIC – avanços da NR-18 · Sinduscon-SP – elevadores de obra · Sinduscon-PR – NBR 16200
Locação e o que pesa no preço
Para paradas e manutenções programadas, a locação de elevador cremalheira é o caminho natural. O equipamento fica na planta por semanas, e a locação já inclui projeto de ancoragem, montagem antes da parada, manutenção durante a operação e desmontagem ao final.
Quem pesquisa elevador de cremalheira preço costuma esperar um valor fechado por mês. Na indústria, a proposta depende de:
- Altura e número de paradas: definem a quantidade de mastro, ancoragens e portas de nível.
- Estrutura atendida: ancorar em flare treliçado, chaminé de concreto ou casco de caldeira exige soluções e cálculos diferentes.
- Janela da parada: a montagem precisa estar pronta antes de a unidade parar, o que pode exigir trabalho em pré-parada e turnos estendidos.
- Capacidade e cabine: número de pessoas por viagem, carga útil e dimensão das peças que vão subir.
- Operação e suporte: operador do locador ou do cliente, plantão de manutenção durante a parada.
- Condições do local: área de base, acesso para caminhão e guindaste, energia disponível e restrições de área classificada.
Por isso, a cotação certa começa com visita técnica e levantamento da estrutura. Comparar só o valor mensal, sem olhar o que está incluído, é o jeito mais comum de o barato atrasar a parada.
Elevador e andaime: engenharia de acesso integrada
O elevador leva a equipe até o nível. O que acontece dali em diante depende do andaime. Em flares, chaminés, caldeiras e torres de processo, os dois equipamentos precisam ser pensados juntos: a posição do mastro, as ancoragens, as plataformas de desembarque e a linha de vida fazem parte do mesmo sistema de acesso.
Quando o projeto de andaime e o elevador são planejados separadamente, aparecem interferências: ancoragens que disputam o mesmo ponto da estrutura, plataformas fora do nível da porta de pavimento, retrabalho de montagem de andaime. É isso que a engenharia de acesso resolve: um único projeto que define como as pessoas chegam, trabalham e saem da área com segurança.
Na Andaime, esse planejamento começa no levantamento de campo e passa pelo cálculo estrutural das amarrações, seja com andaime tubular, tubo roll ou multidirecional.
Antes de contratar
O elevador de cremalheira não é só mais um item na lista de equipamentos da parada. Ele define quanto tempo a equipe passa trabalhando e quanto passa subindo escada. Antes de contratar, vale ter respostas para três perguntas: qual a altura e quantos níveis precisam ser atendidos, onde e como o mastro vai ancorar na estrutura, e como o elevador conversa com o andaime e a linha de vida no topo.
